El modelado de circuitos 3D y las Pruebas de Aceptación en Fábrica (FAT) permiten detectar conflictos estructurales, limitaciones de acceso y discrepancias de diseño antes de que el equipo se envíe a la planta, cuando la solución de los problemas aún es económica. Un problema detectado en el modelo requiere horas de ingeniería. El mismo problema detectado durante la instalación cuesta semanas y un gasto adicional significativo.
¿Qué Tipos de Proyectos se Benefician del Modelado 3D y las Pruebas de Aceptación en Fábrica?
Los tres tipos de proyectos que ofrece AMPCO Minerals (nuevos circuitos, reemplazo de equipos y estructuras, y expansión de capacidad) se someten al proceso de modelado 3D y pruebas de aceptación en fábrica.
- Nuevos circuitos: la planta completa se modela como un sistema integral antes de que comience la fabricación, lo que permite detectar conflictos estructurales, restricciones de acceso y problemas en los puntos de transferencia de material antes de que se construya un solo componente.
- Reemplazo de equipos y estructuras: los nuevos equipos se modelan frente a las dimensiones e interfases del circuito existente al que se conectarán, verificando que las conexiones estructurales, los pasillos de mantenimiento y los puntos de transferencia de material se integren limpiamente antes de cualquier fabricación.
- Expansión de capacidad: los equipos y estructuras adicionales se modelan dentro de la implantación del circuito existente, confirmando que la infraestructura nueva y la actual funcionen juntas como un solo sistema y que la instalación pueda proceder sin interrumpir la producción en marcha.
En los proyectos de sustitución y ampliación, este paso es especialmente crucial: es el punto en el que la intención de ingeniería se encuentra con la realidad física de lo que ya existe en el lugar, y donde los conflictos se resuelven en el entorno de ingeniería de AMPCO Minerals, en lugar de bajo la presión de la producción sobre el terreno.
¿Por Qué Existe un Momento en Cada Proyecto en el Que el Coste de Encontrar un Problema Es Prácticamente Cero?
Hay un momento en cada proyecto de procesamiento de minerales —en algún punto entre la finalización del diseño del circuito y el envío del primer equipo— en el que el costo de encontrar un problema es cercano a cero.
Esa ventana no dura mucho. Una vez que comienza la fabricación, los cambios tienen un precio. Una vez que el equipo se envía, ese precio aumenta drásticamente. Una vez que la planta está instalada y el primer material pasa por ella, ya no estás resolviendo un problema de diseño, estás resolviendo un problema operativo, bajo la presión de la producción y con consecuencias reales por cada día que el circuito no rinde.
El objetivo del modelado de circuitos en 3D y de las Pruebas de Aceptación en Fábrica (FAT) es simple: encontrar el problema que puede ser detectado antes de que se convierta en un problema costoso.
¿Por Qué los Dibujos en 2D No Son Suficientes para un Circuito de Procesamiento de Minerales?
Los diagramas de flujo y los dibujos de implantación tradicionales en 2D son herramientas esenciales; comunican el diseño del circuito de forma clara y eficiente, y siguen siendo la base de cualquier paquete de ingeniería. Sin embargo, tienen una limitación fundamental: representan el mundo como algo plano.
Un circuito de procesamiento de minerales no es plano. Ocupa un espacio tridimensional, con equipos a diferentes alturas, estructuras que se cruzan en múltiples niveles, puntos de acceso que deben dar cabida a personas y maquinaria, y puntos de transferencia de material que deben gestionar la física real del flujo de material a granel.
En un dibujo en 2D, un elemento estructural y un sistema de accionamiento de una cinta transportadora pueden ocupar el mismo espacio sin que nadie lo note. En un modelo 3D, este conflicto es imposible de pasar por alto. Esto no es una preocupación hipotética, sino el tipo de problema que surge durante la instalación, cuando la grúa está en obra, el cronograma está comprometido y el costo de la solución se ha multiplicado exponencialmente.
¿Qué Revela Realmente un Modelo de Circuito 3D?
La creación de un modelo 3D del circuito completo, no de equipos individuales aislados, sino del sistema completo tal como se instalará, permite identificar problemas que de otro modo solo se descubrirían en obra.
Conflictos Estructurales y Limitaciones de Acceso
Equipos que no pueden recibir mantenimiento sin remover estructuras adyacentes. Pasarelas que no conectan. Plataformas que no tienen suficiente espacio libre para que el equipo de mantenimiento trabaje. Cada uno de estos problemas es sencillo de resolver en un modelo; ninguno es sencillo de resolver en el campo.
Para proyectos de reemplazo, el modelo también valida que las nuevas conexiones estructurales se alineen con las fundaciones y la estructura de acero existentes, confirmando la compatibilidad antes de la fabricación y no durante la instalación.
Puntos de Transferencia de Material
Las transiciones entre transportadores, alimentadores, trituradoras y cribas se encuentran entre las áreas de mayor desgaste y mantenimiento de cualquier circuito. El modelo 3D permite diseñar estas interfaces en lugar de asumirlas.
Los puntos de transferencia de material, los ángulos de las tolvas, las zonas de impacto y la geometría de contención pueden evaluarse y optimizarse antes de que comience la fabricación. En proyectos de expansión, esto incluye los puntos de transferencia entre el nuevo equipo y el circuito existente al que se conecta o del que recibe material.
Gestión de Derrames y Polvo
La geometría del flujo de material en cada transición determina dónde se producirá acumulación, dónde el riesgo de derrames es mayor y dónde es necesario diseñar sistemas de supresión de polvo en lugar de añadirlos posteriormente. Esto se puede evaluar en cada punto de transferencia y descarga del circuito, antes de la fabricación de un solo componente.
Planificación de la Secuencia de Instalación
Comprender cómo se ensambla el circuito, qué piezas se instalan primero, qué acceso se requiere en cada etapa y dónde se encuentran las limitaciones físicas durante el ensamblaje, permite una instalación más eficiente con menos imprevistos.
En proyectos de reemplazo y expansión, la planificación de la secuencia de instalación también aborda cómo se introduce y conecta el nuevo equipo mientras el circuito circundante continúa operando, minimizando así las interrupciones en la producción.
¿Qué Sucede Durante las Pruebas de Aceptación en Fábrica?
El modelo 3D aborda la geometría. Las pruebas de aceptación en fábrica abordan la realidad.

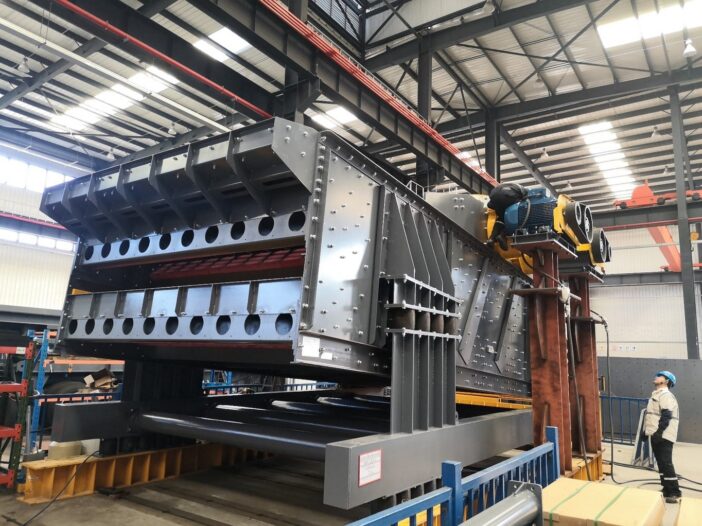

Una vez fabricados todos los componentes de un circuito, recomendamos a nuestros clientes que visiten la fábrica para revisar el montaje de prueba de los distintos módulos antes del envío. Esta no es una inspección final de las piezas individuales, sino una revisión funcional del circuito como un sistema integrado, lo más parecido a una puesta en marcha que se puede realizar antes de que el equipo llegue a sus instalaciones.
Validación del Diseño
La validación frente a las especificaciones del proyecto y los estándares locales confirma que lo que se diseñó es lo que se construyó, y que cumple con los requisitos regulatorios y contractuales de su proyecto. Las discrepancias identificadas aquí se resuelven en un entorno controlado, y no durante la puesta en marcha en el sitio.
Revisión de la Zona de Transición
La atención se centra en las zonas donde es más probable que se produzcan derrames y desgaste acelerado: puntos de descarga de la cinta transportadora, transiciones de la tolva y sistemas de alimentación de la trituradora. La visualización tridimensional de estas zonas revela detalles que requieren ajustes.
Evaluación de la Interfaz Entre la Cinta Transportadora y la Estación
La alineación, las holguras, la geometría de la cubierta y la contención se verifican con el equipo fabricado, en lugar de con las dimensiones nominales.
Confirmación de los Puntos de Acceso
En la etapa de ingeniería, el modelo 3D establece la intención del diseño. El montaje de prueba confirma la realidad física: si el personal y la maquinaria pueden acceder de forma segura a todos los equipos durante el funcionamiento y el mantenimiento normales.
Apoyo al Estudio HAZOP
Un estudio de Riesgos y Operabilidad (HAZOP, por sus siglas en inglés) identifica los riesgos potenciales de seguridad y operabilidad de manera sistemática. Realizarlo durante las pruebas FAT, con el equipo físico presente, permite al equipo evaluar los peligros en contexto en lugar de hacerlo solo a partir de planos. Los problemas identificados pueden abordarse antes de que el circuito sea enviado, cuando las modificaciones aún son sencillas.
¿Qué Significa Esto para los Diferentes Miembros de Su Equipo de Proyecto?
Para los equipos de operaciones del cliente, las pruebas FAT son una oportunidad para comprender cómo funcionará el circuito antes de que llegue: ver los puntos de acceso, los procedimientos de mantenimiento y el flujo de material.
Para los ingenieros de mantenimiento, es una oportunidad para identificar cualquier aspecto que pueda dificultar el mantenimiento del equipo.
Para los directores de proyecto, es el punto donde la confianza en el cronograma se gana o se revela como optimista.
En AMPCO Minerals, consideramos que el modelado 3D y el proceso de FAT son fundamentales para todo tipo de proyectos: circuitos nuevos, reemplazo de equipos y expansión de capacidad. Así es como nos aseguramos de que el circuito que hemos diseñado funcione según lo previsto desde el primer día de producción.
Preguntas Frecuentes
¿El Modelado de Circuitos 3D se Aplica Tanto a Proyectos de Reemplazo de Equipos Como a Plantas Nuevas?
Sí. Para proyectos de reemplazo de equipos y estructuras, el modelo 3D se construye incluyendo tanto el equipo nuevo como el circuito existente al que se conecta. Esto permite verificar y resolver las interfaces estructurales, los corredores de acceso para mantenimiento y los puntos de transferencia de materiales entre el equipo nuevo y el existente antes de la fabricación, lo cual es especialmente importante cuando el circuito circundante aún está en funcionamiento y el tiempo de inactividad para correcciones en campo es costoso.
¿Cómo Ayuda el Modelado 3D a Integrar Nueva Capacidad en un Circuito Existente?
En proyectos de expansión de capacidad, el modelo 3D confirma que los nuevos equipos y estructuras funcionan conjuntamente con el circuito existente como un único sistema integrado. Los puntos de transferencia entre equipos nuevos y existentes, las conexiones estructurales, las rutas de acceso y las secuencias de instalación se pueden definir en el modelo. El objetivo es confirmar que todo encaja y funciona correctamente antes de que comience la fabricación, de modo que la instalación pueda llevarse a cabo con la mínima interrupción de la producción en marcha.
¿Qué Tipos de Problemas se Encuentran Con Mayor Frecuencia Durante el Modelado de Circuitos 3D?
Los hallazgos más comunes son conflictos estructurales (un elemento de acero y un sistema de accionamiento de cinta transportadora que ocupan el mismo espacio), limitaciones de acceso (plataformas que no ofrecen suficiente espacio libre para el mantenimiento) y geometría de los puntos de transferencia de material que podría causar derrames o desgaste acelerado. En proyectos de reemplazo y expansión, también se identifican y resuelven con frecuencia en esta etapa las discrepancias entre las interfaces de los nuevos equipos y las dimensiones de la estructura existente.
¿Quiénes del Cliente Deberían Asistir a las Pruebas de Aceptación en Fábrica (FAT)?
Los ingenieros de operaciones, los ingenieros de mantenimiento y los gerentes de proyecto se benefician de asistir a las FAT. Los equipos de operaciones comprenden mejor el funcionamiento del circuito. Los ingenieros de mantenimiento pueden identificar cualquier problema que pueda dificultar el mantenimiento. Los gerentes de proyecto pueden confirmar que el circuito cumple con las especificaciones antes de su envío. Cuanto más participe su equipo, mayor será el valor que aporten las FAT.
¿Qué es un Estudio HAZOP y Por Qué se Realiza Durante las Pruebas de Aceptación en Fábrica?
Un estudio de Riesgos y Operabilidad (HAZOP) es una revisión estructurada que identifica sistemáticamente los riesgos potenciales de seguridad y operabilidad en un circuito de proceso. Realizarlo durante las pruebas de aceptación en fábrica (FAT), con el equipo físico presente, permite al equipo evaluar los riesgos en contexto, en lugar de basarse únicamente en los planos. Los problemas identificados pueden abordarse antes del envío del circuito, cuando las modificaciones aún son sencillas.
Obtenga más información sobre cómo guiamos los proyectos desde el concepto hasta la producción mineral en nuestra página de Capacidades de Proyectos.
